一）概述：

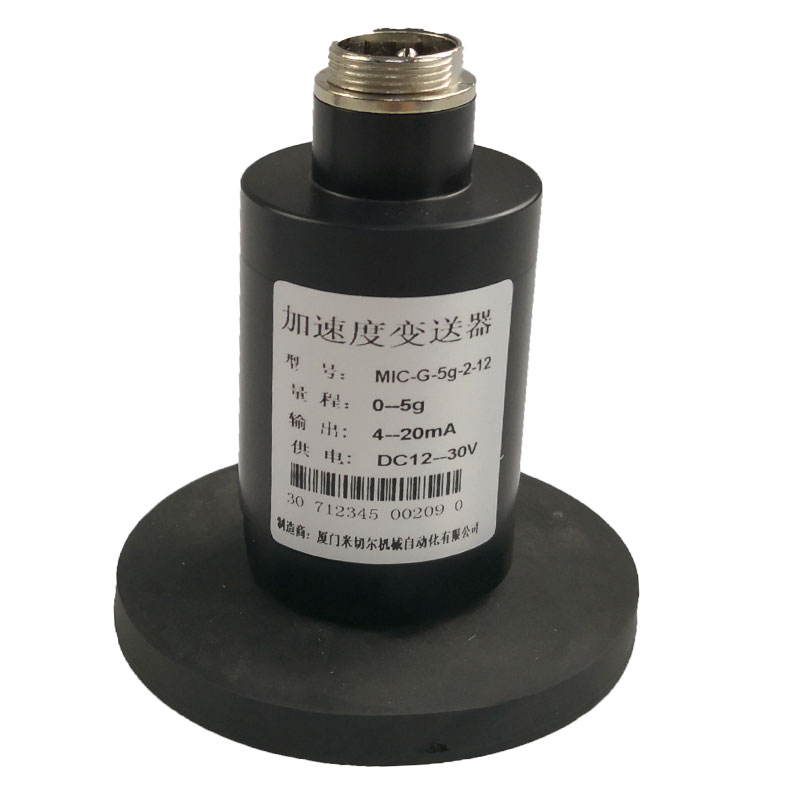

    MIC-HZD一体振动变送器为我公司自主研发的微型变送器，主要由压电敏感元件及测量、转换、积分、放大、变送等主要电路组成。它在原压电式加速度传感器的基础上，增加了内置精密积分电路，实现速度量的输出，具有动态特性优良、频响宽、使用寿命长、外观小而精致的特点。本产品具有接线容错保护，稳定性好，抗干扰能力强等优良特性。
二）主要技术参数：
测量范围：振动速度 0-200mm/s
振动加速度 0-50g
振动位移 0-8000um
1. 输出方式：4-20mA两线制（详见引线端标识），RS485通讯
2. 响应频率：2Hz-2000HZ（加速度量）
5Hz-2000HZ（速度量）
10Hz-2000HZ(振动位移量）
3. 速度方向：从底部到传感器（正向）
4. 环境温度：-40℃~+85℃
5. 精确度：±5%
6. 供电电压：+24VDC
7. 可承受冲击力：2000g
8. 压电材料：PZT-5
9. 防护等级：Ip67
10. 重  量: 约110g
11. 外壳材料：航空铝 或 不锈钢
12. 防爆等级：EX ia IIB T5 Ga
三）温度曲线参数

四）频响曲线参数

五）原理及接线图


六）选型表

HZD测量类型	C量程	D 安装螺纹	E 电缆长度	F 输出方式
B（不防爆型）   F（防爆型）	V: 01: 0~10mm/s 02: 0~20mm/s 03: 0~30mm/s ......... D: 01: 0~100um 02: 0~200um 03: 0~300um ........	11: M8*1.25 12: M10*1.0 13: M5*0.8 14: 1/4~28 15: 磁吸座 16：特殊定做	01: 1m 02: 2m 03: 3m .............	4:4-20mA(默认) S：RS485

实例：MIC-HZD-B  -C（V02）-D （12）-E（02）-F(4)
表示：测量类型---不防爆速度量，量程---0 -20mm/s，安装方式----M10 × 1.0，电缆长度2米，4-20mA。

七）．安  装
8．1 安装位置：安装于被测振动点上，将变送器底部固定在被测壳体上，然后将变送器拧在上面拧紧即可。
8．2 接线方式
A：RS485通讯接线说明：红色导线接DC24V电源正端，蓝色导线接DC24V电源负端，同时黑线和绿线也是4～20mA输出引线。连接导线要求有良好的绝缘性能，采用四芯屏蔽电缆。RS485通讯输出接线方式：
  四线制接线： 红线----24V正；蓝线----24V负
                  485输出【黑线---A；绿线---B】
出厂默认：设备地址【1】：波特率是9600
B:三轴4-20mA输出
红色导线接DC24V电源正端，蓝色导线接X轴4～20mA输出，绿色导线接Y轴4～20mA输出，黑色导线接Z轴4～20mA输出，连接导线要求有良好的绝缘性能，采用四芯屏蔽电缆。
