KH300AG小型彩色无纸记录仪

查看次数: 编辑:科昊自动化 发表时间:2018-08-21

KH300AG小型彩色无纸记录仪

一、无纸记录仪概述

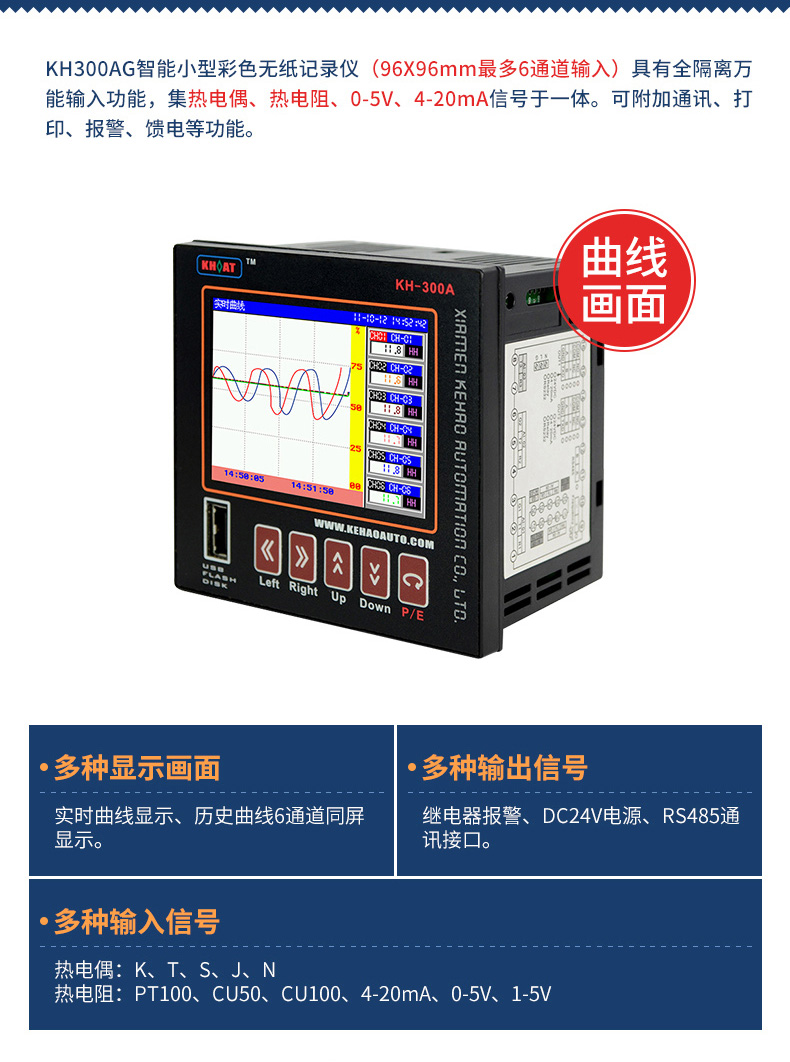

KH300AG智能小型彩色无纸记录仪(96×96mm最多6通道输入)具有全隔离万能输入功能,集热电偶信号、热电阻信号、标准电压、标准电流、脉冲信号于一体。可提供通讯、打印、报警、馈电等功能。仪表具有强大的显示功能,高精度棒图显示、实时曲线显示、历史曲线追忆、中圆图显示、历史圆图追忆、报警状态显示,同时可直接查询年、月、日、时、分、秒的数据,快捷方便,页面刷新速度小于1秒。使用RS232/485通讯,标准MODBUS-RTU协议,可与组态王、MCGS等专业软件进行组态。数据可直接通过任意U盘导出,U盘即插即读,无需任何操作;分析软件可导出EXCEL数据格式或曲线格式,直接打印即可,两者同时使用或两者选其一。


二、 主要特点

 采用3.2寸TFT彩色LCD,宽视角,高亮度,高对比度。
全中文菜单设计,画面直观,信息丰富,人机界面友好,易学易用,操作快捷。
采用贴片技术(SMT),设计更加简洁。
多通道输入,通道间采用光电隔离,避免通道间的干扰。
支持多种输入类型,现场配置灵活方便。
热电偶、热电阻输入采用非线性修正,测量精度高,稳定性好。
采用大容量存储体,基本配置8MB,超长记录时间。


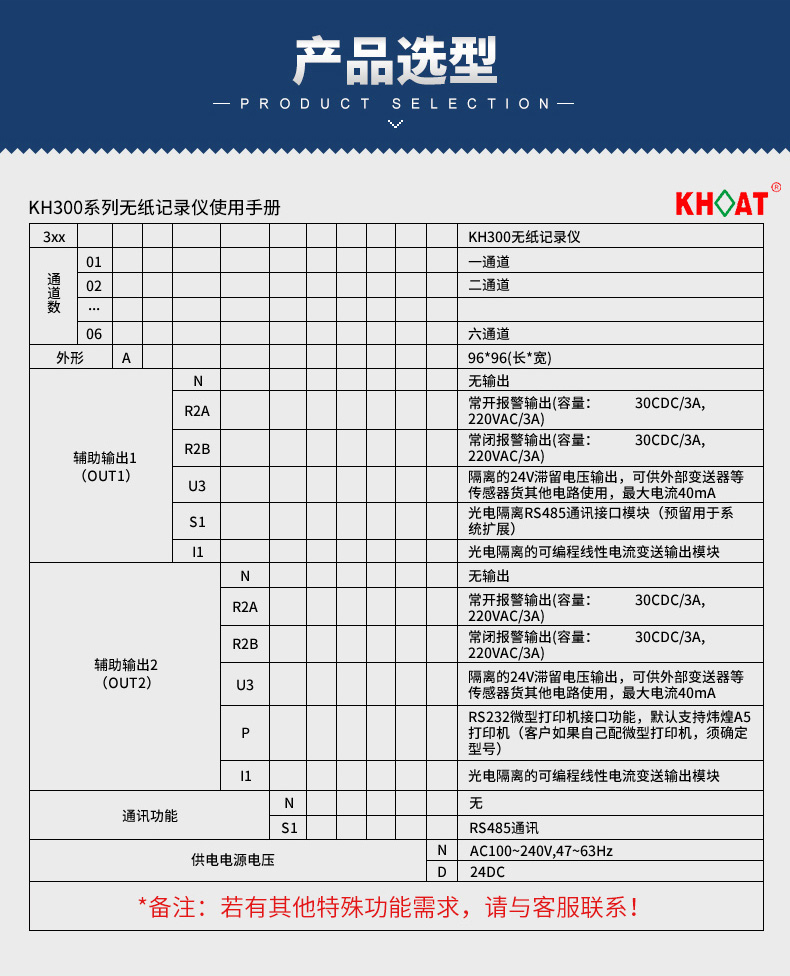

三、技术指标
模拟特性
输入信号类型 ² 线性电压信号:0~5V、1~5V、0~10V,标定量程范围:-20000~20000。
² 线性电流信号:0~10mA(须外接500Ω精密电阻)、4~20mA(须外接250Ω精密电阻),标定量程范围:-20000~20000。
² 热电偶:K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )、R(-50~1700℃)、WRe526(0~2300℃)、WRe325(0~2300℃)
² 热电阻:Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ )、Cu100 ( -50 ~ 150℃ )
² 其它线性电压信号:0~20mV、0~60mV、0~100mV、0~500mV,标定量程范围:-20000~20000。
最多通道数 6通道
精度 ² ±0.2%FS(热电阻、线性电压及线性电流);
² ±0.2%FS+2.0℃(热电偶输入且采用仪表内部元件测温补偿冷端时)
采样周期 小于1秒。
温漂系数 典型值:50PPM
共模抑制比 典型值:85~110dB。
输入阻抗 标准电压输入信号为500KΩ。
标准电流信号输入为250Ω(4~20mA),或500Ω(0~10mA)。
其它信号输入为大于20MΩ。
隔离 通道和地之间隔离电压1000VAC,通道和通道之间隔离电压400VAC。
热电偶 信号内阻需小于1000Ω。冷端补偿误差:最大±2℃。
热电阻 恒流源激励,电流2.5mA。
采用三线制接线,每根引线电阻最大10Ω,并且阻值必须相同。
输入异常处理 当热电偶、热电阻、1~5V线性电压、4~20mA线性电流输入出现断线或短路时,测量值取最大值、最小值或保持不变,3种处理方式可供选择。
电源参数
供电

交流供电电压:(100~240)VAC;频率:(47~63)Hz;最大功耗:5VA。
直流供电电压:24VDC;最大功耗:5VA。(客户须特别说明)
绝缘强度

电源对地绝缘强度大于1500 VAC,漏电流10mA,1分钟;
电源对外壳绝缘强度大于1500 VAC,漏电流10mA,1分钟。

输出特性
馈电输出 24VDC、40mA。
报警输出 最多2通道,250VAC,3A继电器常开或常闭触点。
变送输出 最多2路共地4~20mA变送输出。
  最大允许误差:±0.2%;
其它特性
处理器 32位高性能、高集成度ARM处理器。
硬件看门狗 CPU内部集成,保证长期安全可靠运行。
实时时钟 采用高稳定度硬件实时时钟,时钟精度为±5ppm,掉电后由锂电池供电,电池有效时间大于30天。
数据保存 所有数据保存在FLASH存储器中,无需后备电池,确保所有历史数据及组态参数不会因掉电而丢失。
通讯接口 光电隔离的RS-485通讯接口。
通讯协议 采用标准MODBUS-RTU通讯协议,可以与市面流行的HMI及DCS直接通讯。
微型打印机接口 光电隔离的RS232通讯接口,波特率:9600bps,支持最大打印分辨率:240点每行
记录时间 约等于:45(单位:天)÷通道数×记录间隔
显示 3.2英寸TFT液晶显示屏
重量 小于0.5kg
尺寸 外型尺寸 96mm×96mm×85mm;开孔尺寸 92mm×92mm
安装面板厚度 大于1.0mm
环境条件  工作:温度(0~50)℃,相对湿度10%~85%(无结露)
运输和储存:温度(-20~60)℃,相对湿度0%~95%(无结露)
海拔高度:<2000米。



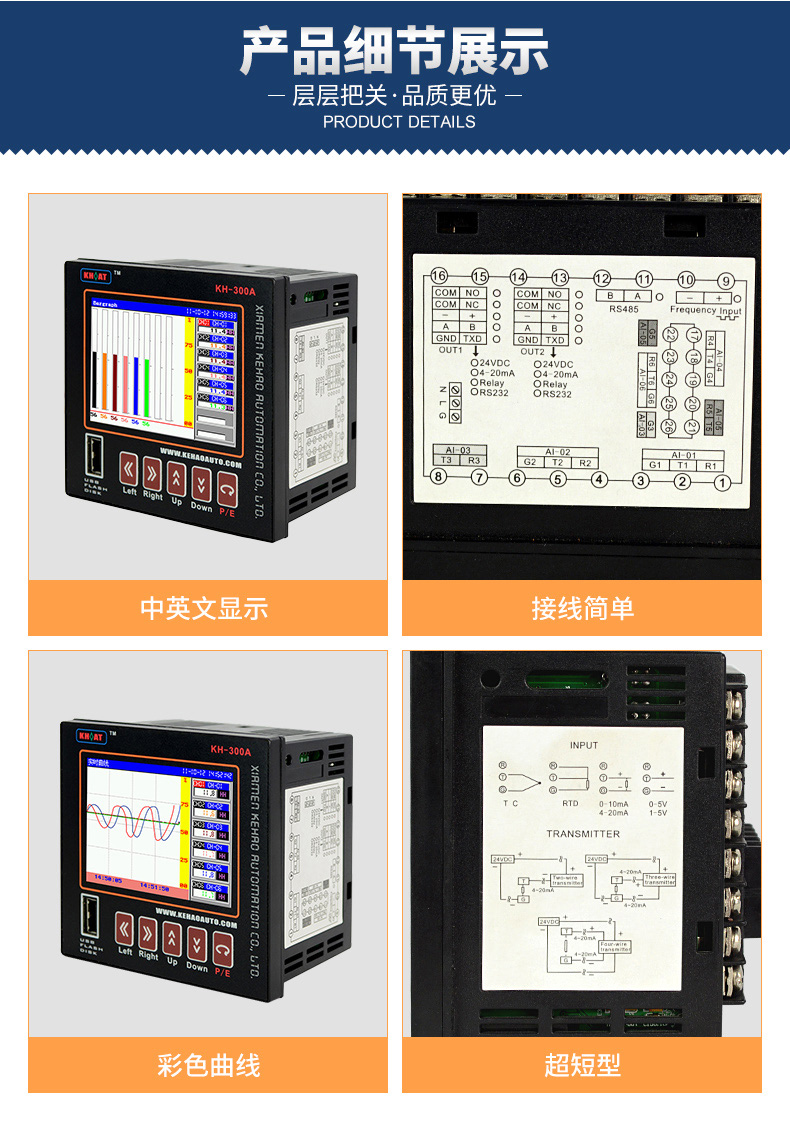

四、仪表接线图

AG型外型尺寸(96×96×85mm) 安装尺寸(92×92×75mm)

五、接线图


六、仪表画面显示
