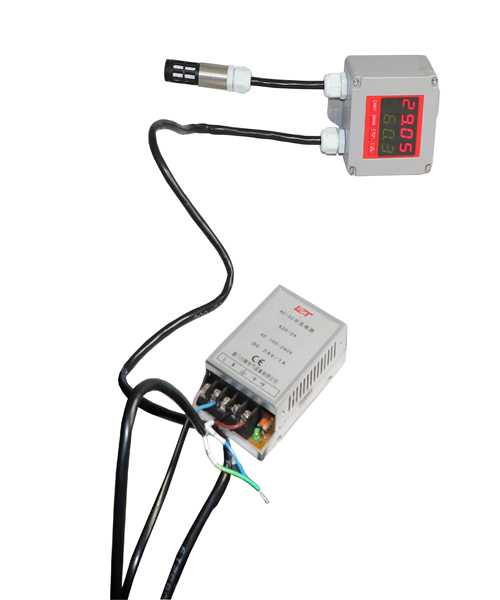

一、产品简介
本产品是一款数字式温湿度变送器，主要应用于药品、食品工业、气象环境、博物馆、图书馆、库房、机房的监测及工程自动化过程监测、科研等领域的温度、湿度检测。

二、主要特点
1. 安全性高：内置看门狗，系统运行可靠。
2. 全数字化：使用原装进口数字式温湿度IC，测量精度一致性好，稳定可靠。
3. 信号传输：采用RS485总线接口，可实现远距离传输，采用标准MODBUS-RTU协议。
4. 多种安装形式可选：管道式和壁挂式。

三、技术指标
n 响应时间：3s。
n 最大测量范围：温度-40~+120℃，湿度0~100%RH。
n 精确度：温度±0.5℃@25℃，湿度±3%RH（客户若需要更高的精度，请与本公司联系）。
n 输出信号：RS485。
n 电源电压、功耗：24VDC、≤0.5W。
n 存储环境：-20~80℃；5~90%，无冷凝。

四、仪表型号定义:

型号	安装方式	温度范围
THT102	B：壁挂式	A：普通型：-20 - 80℃
	G：管道式	B：高温型：-40 - 120℃

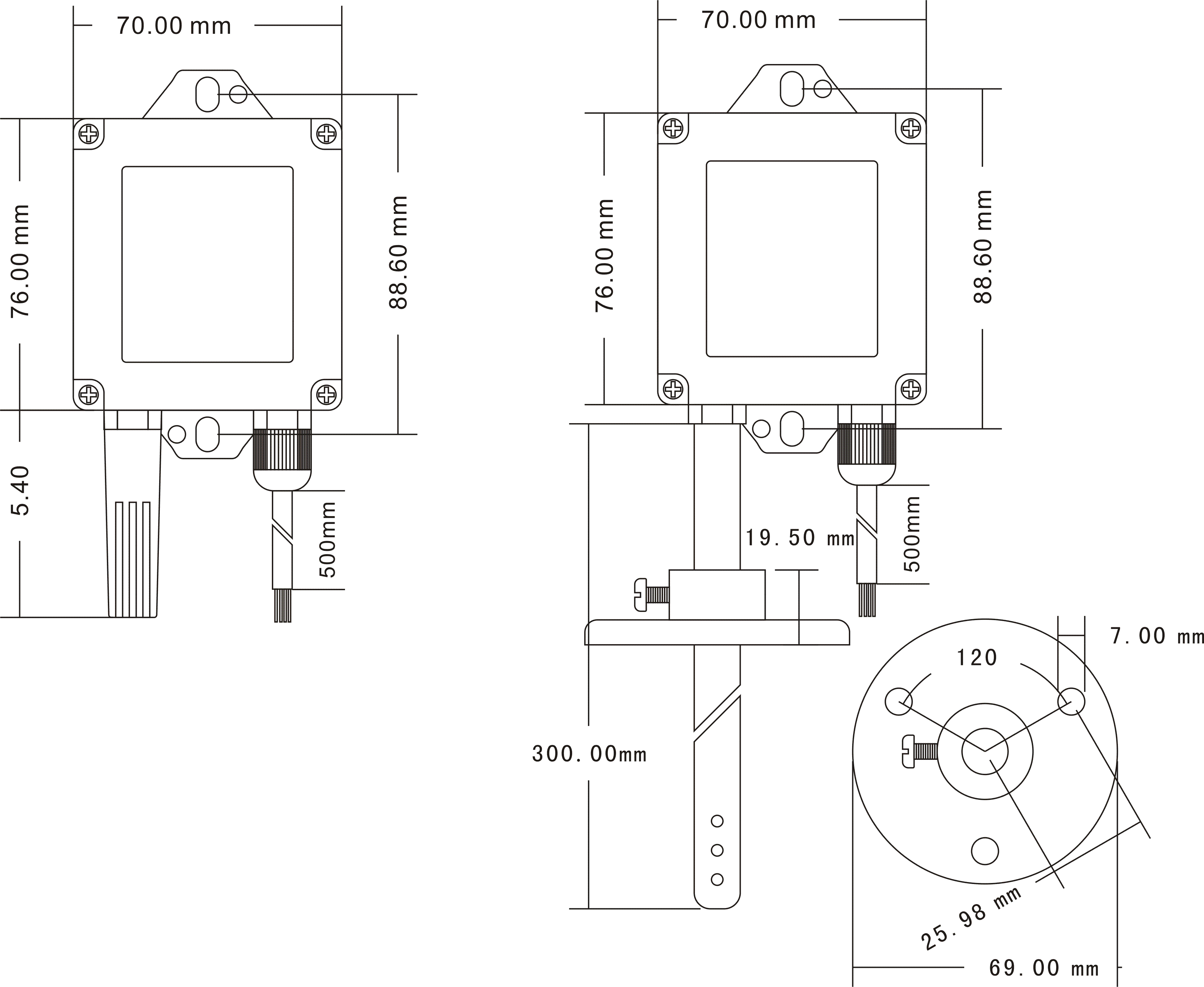

五、安装方式及尺寸图如下:

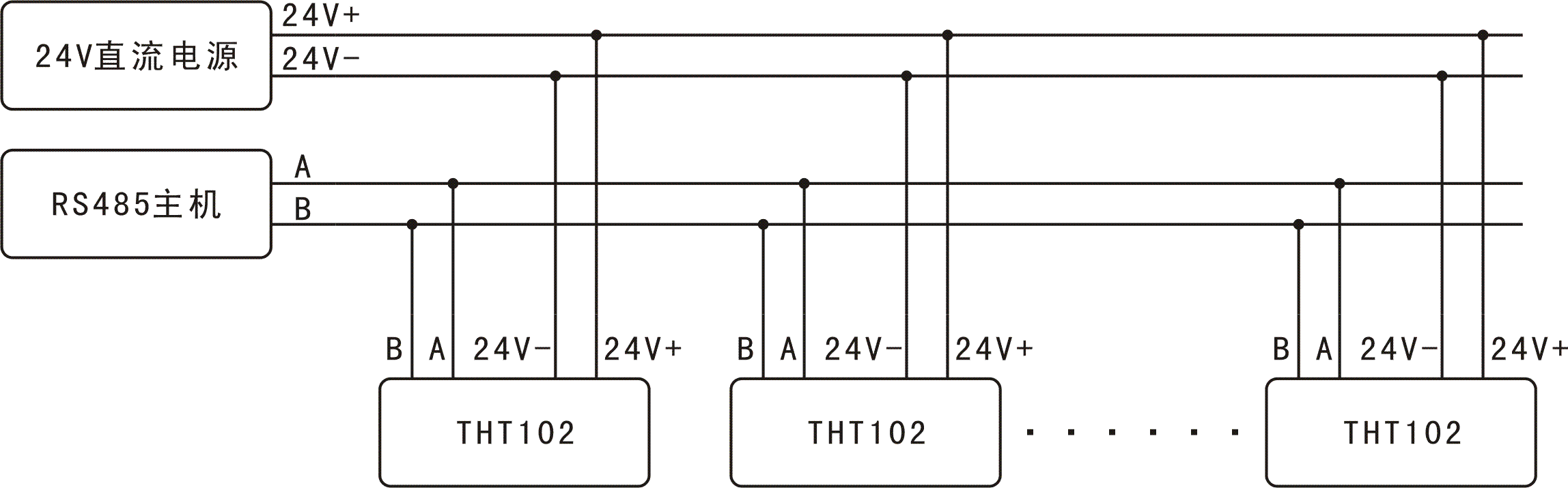

 六、接线说明



 七、参数设置

通道参数
参数	名称	取值范围	说明
CH	前通道号	1 - 2	通道号，1表示温度通道，2表示湿度通道，下面参数的“XX”即表示通道号，如Au01表示温度通道的平移修正，Au02表示湿度通道的平移修正。
AuXX	平移修正	-999 – 9999	该参数用于对测量的静态误差进行修正，通常为0，当有静态误差和特殊要求时才进行设置。
FiXX	滤波系数	0 – 99	当因输入受到干扰而导致数字出现跳动时，可采用数字滤波将其平滑。0没有任何滤波，FiXX越大，测量值越稳定，但响应也越慢。一般在测量受到较大干扰时，可逐步增大 FiXX值，使测量值瞬间跳动小于 2－5个字。
K XX	斜率系数	-0.999 – 2.000	用于修正测量值的斜率，仪表的测量显示值等于仪表不修正的测量值乘以 K。
系统参数
Addr	本机地址	0 – 252		通信时本机地址，多机通信时地址要互不相同；“253”是广播地址，“254”是万能地址。
bAud	波特率	2400、4800、9600、192b（19200）		通信的速率，多机通信时波特率要与主机（如 PC）相同。
P_C2	系统密码	0 - 9999		用于进入菜单进行参数操作，出厂初始密码为“ 2”。
oFF	输入异常	0 – 2		0：测量值为最大值（32751），1：测量值保持不变，2：测量值为最小值（-20000）；
CHEC	奇偶校验	Null、 EvEn、odd		Null：通讯无奇偶校验，EvEn：通讯偶校验，Odd：通讯奇校验。
