KHMPM/S电力仪表采用大规模集成电路进行模拟/数字转换，实现模拟量的数字化显示。具有测量准度高，可靠性好，直观、抗干扰能力强的特点。能高精度地测量三相电压、三相电流、有功功率、无功功率、视在功率、频率、功率因数、有功电能等电力参数。具有很强的扩展辅助功能，如用于监视开关状态的四路开关量输入、控制开关动作的四路继电器报警输出、也可用于开关量输出控制、两路4-20mA模拟量变送输出以及一个RS485通讯接口。仪表面板提供四个编程按键，用户可现场方便地实现显示切换、仪表参数编程设置。多功能电力仪表广泛用于电站、电气开关柜等各行业供配电场所、能源管理、自动化以及智能化网络监控系统等。

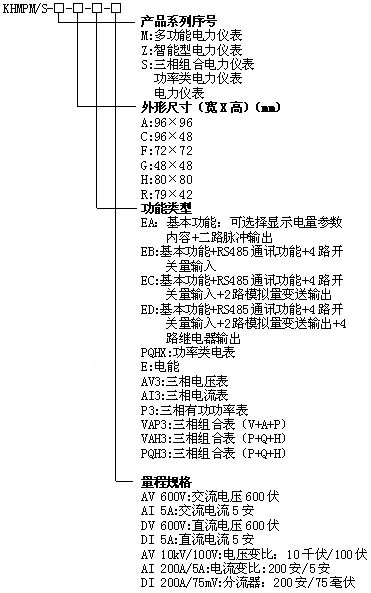

一、主要技术指标	二、型号说明
精度等级：电压、电流、有功功率、无功功率、 视在功率：±0.5%FS  功       耗：<5VA  输入范围:交流电压：AC0~600V或*/100V 交流电流：AC 0~5A或*/5A 功率因数：0.000C~1.000~0.000L 有功功率：0~9999kW 无功功率：0~9999kVar 工作环境：-10~50℃，5~85%无凝露 存储环境：-25~70℃，5~85%无凝露 外形尺寸：96×48×108mm、96×96×108mm                   48×48×108mm、80×80×88mm                    72×72×88mm、79×42×26mm
